4191平6层框架结构市高级中学学生宿舍楼-分析表｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

招标控制价审核要点：

• 1. 工程量准确性：对照图纸核实清单工程量，检查是否有漏项、错项；
• 2. 综合单价合理性：检查人、材、机价格是否与市场价格一致，管理费、利润费率是否合规；
• 3. 措施费计算：安全文明施工费是否按最低标准计取，脚手架、模板的工程量是否准确；
• 4. 其他项目费：暂列金额是否合理（一般占总造价的5%~10%）；
• 5. 规费和税金：是否按规定税率（9%增值税）计算，是否有漏计；
• 6. 清单特征描述：项目特征是否完整，避免后期争议；
• 常用工具：广联达GBQ、宏业清单计价软件，可自动检查逻辑错误。

💡 本站图纸配套的造价文件已通过专业人员审核，可直接用于投标参考。

工期优化方法（6种）：

• ① 增加资源投入：增加人工、机械设备、工作面；
• ② 调整施工顺序：将串行工序改为并行工序（交叉作业）；
• ③ 改进施工工艺：采用更高效的施工方法（如滑模、爬模）；
• ④ 延长作业时间：合理安排加班、两班倒或三班倒；
• ⑤ 压缩关键路径：优先压缩关键路径上的工序；
• ⑥ 优化流水节拍：调整流水段划分，使各工序衔接更紧密；
• 注意事项：
• ⑦ 工期压缩会增加成本（人、材、机投入增加）；
• ⑧ 需平衡“工期-成本-质量”三角关系；
• ⑨ 工期压缩方案需经过技术论证。

BIM协同建模管理要点：

• 分工原则：按专业（建筑/结构/机电）或按区域（塔楼/裙房/地下室）划分；
• 协同平台：使用Revit Server、BIM 360或广联达BIMSpace；
• 工作集设置：每个专业创建独立工作集，避免互相干扰；
• 中心模型：建立中心模型文件，成员同步中心模型并创建本地副本；
• 版本控制：每天同步一次，每周备份一次，重大修改时创建里程碑；
• 碰撞检查周期：每周进行一次硬碰撞检测，生成报告并分配整改任务；
• 沟通机制：建立“问题清单”和“变更通知”流程，确保信息同步。

图纸损坏或打不开的恢复方法：

• 方法1（自动恢复）：CAD崩溃后，输入 OPEN → 在文件类型中选择 "所有文件"，找到 *.sv$（自动保存文件）或 *.bak（备份文件）改名为 .dwg 打开；
• 方法2（恢复命令）：输入 RECOVER，选择损坏的DWG文件，CAD会自动尝试修复；
• 方法3（清理后修复）：输入 RECOVERALL，清理并修复图形中的所有错误；
• 方法4（插入法）：新建空白图纸，输入 INSERT 将损坏图纸插入为新图块，然后 EXPLODE 分解；
• 方法5（高版本修复）：使用更高版本的CAD（如2022/2024）打开，另存为低版本；
• 预防：养成 QSAVE 或 CTRL+S 高频保存的习惯。

💡 本站图纸在发货前均经过 RECOVER 和 PURGE 清理，确保文件健康。

结构计算结果合理性判断（6大指标）：

• ① 周期比：Tt/T1≤0.9（框剪/剪力墙），Tt/T1≤1.0（框架）；
• ② 位移比：楼层最大位移与平均位移之比≤1.5（A级）或≤1.4（B级）；
• ③ 剪重比：楼层剪力与重力荷载代表值之比≥0.6%~1.5%（依烈度而定）；
• ④ 刚重比：≥1.0（框架），≥1.4（剪力墙/框剪）；
• ⑤ 轴压比：一级≤0.6，二级≤0.7，三级≤0.8，四级≤0.9；
• ⑥ 位移角：层间位移角≤1/550（框架），≤1/800（框剪），≤1/1000（剪力墙）；
• 调整方法：指标不满足时调整构件截面、增加剪力墙或加强框架刚度。

冬雨季施工措施：

• 冬季施工（气温＜5℃）：
• ① 混凝土：使用防冻剂，控制入模温度≥5℃，覆盖保温；
• ② 砌筑：砂浆添加抗冻剂，砌体保温；
• ③ 钢筋：焊接时需预热，防止冷脆断裂；
• ④ 安全措施：防滑防冻，清理积雪；
• 雨季施工：
• ⑤ 基坑排水：提前准备排水沟和抽水设备；
• ⑥ 材料防雨：水泥、钢材等材料覆盖防雨布；
• ⑦ 混凝土浇筑：搭设防雨棚，调整配合比；
• ⑧ 防雷措施：塔吊等高大设备设置避雷针；
• ⑨ 安全措施：防滑，临时设施加固；
• 建议：编制冬雨季施工专项方案，提前储备物资。

施工图纸快速读图技巧：

• 读图顺序：设计说明→总平面图→平面图→立面图→剖面图→详图；
• 先看设计说明：了解工程概况、建筑参数、结构体系、材料要求；
• 核对轴网：确认各层平面图的轴网编号和尺寸是否一致；
• 对照标高：核对各层标高、层高、建筑高度是否合理；
• 专业对比：建施和结施图纸要对照看，确保结构构件与建筑平面吻合；
• 关注节点：关键节点（基础节点、梁柱节点、楼梯节点）需重点理解；
• 利用图集：图纸中引用的图集（如16G101）需同步查阅，理解构造做法。

💡 本站图纸附设计说明，便于快速理解和应用。

4191平6层框架结构市高级中学学生宿舍楼-分析表 总建筑面积为 4191 ㎡，地上建筑面积约 4191 ㎡（具体以图纸实际为准）。

4191平6层框架结构市高级中学学生宿舍楼-分析表 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 6 层，地下 0 层。

本套图纸由 广西 正规设计院于 2026 年出图，符合当地规范和标准。

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通-地勘报告，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

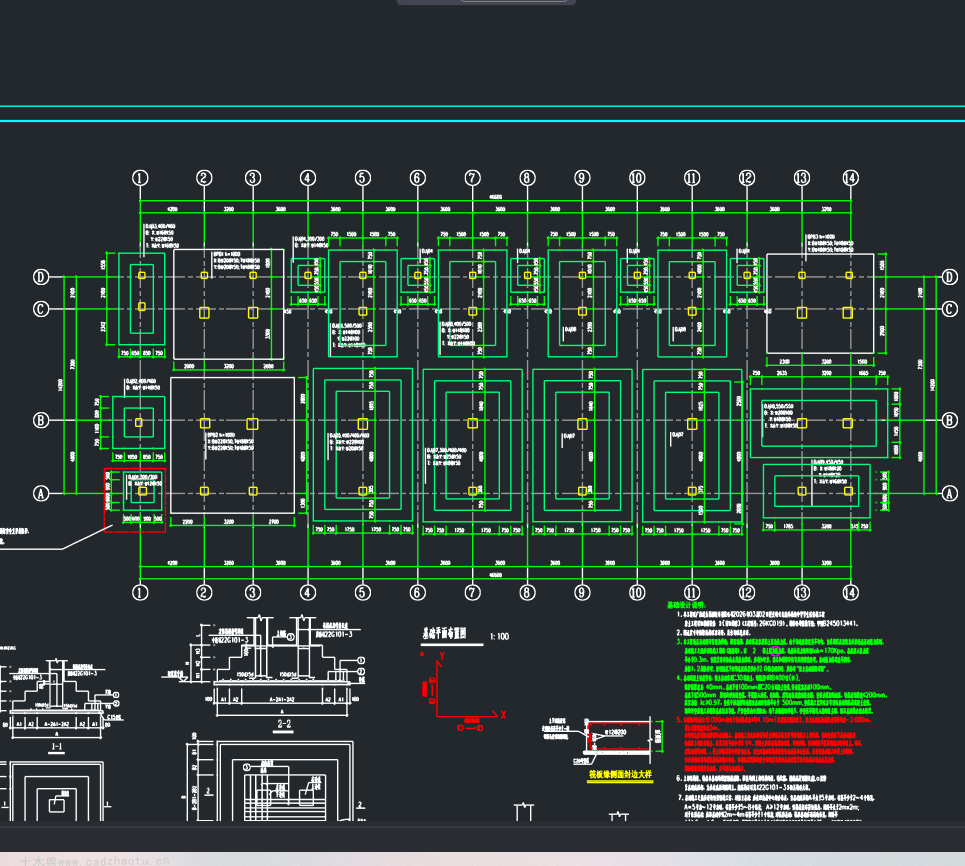

本工程基础采用 独立基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

包含，配套有招标控制价文件（含清单预算控制价），可直接用于投标报价参考，招标控制价、预算编制等。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
