975平1层门式钢架村智慧果蔬农业-恒温仓库｜门式钢架建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD三维基础建模方法：

• 独立基础建模：
• ① 绘制基础底面轮廓（矩形或圆形）；
• ② 使用“拉伸”命令创建底台（高度=基础高度）；
• ③ 再绘制顶部柱墩轮廓，拉伸后与底台“并集”；
• ④ 台阶式独立基础：逐层拉伸不同的基础台阶；
• 筏板基础建模：
• ⑤ 绘制筏板轮廓（整个地下室底板轮廓）；
• ⑥ 拉伸厚度（500~1200mm）；
• ⑦ 添加柱墩（独立柱基）和集水坑（使用差集）；
• 检查方法：使用“截面”工具检查基础剖面是否符合设计。

💡 本站图纸包含基础详图，可作为三维建模的参考依据。

教学楼图纸审核要点：

• 教室尺寸：普通教室≥6.0m×8.0m，人均面积≥1.2㎡/人；
• 采光要求：教室采光系数≥1.5%，窗地比≥1:5；
• 疏散要求：教学楼耐火等级不低于二级，疏散宽度按0.5m/百人计算；
• 走廊宽度：内廊≥2.4m，外廊≥1.8m；
• 卫生间配置：女厕每20人/蹲位，男厕每40人/蹲位；
• 无障碍设施：一层入口坡道、无障碍卫生间、电梯（≥4层时）。

💡 本站教学楼图纸按《中小学校设计规范》（GB50099）设计。

招标控制价 vs 施工图预算：

• 招标控制价（招标人编制）：
• • 是招标工程 最高限价，投标报价不得超过此价；
• • 编制依据：工程量清单 + 现行计价依据 + 市场价格信息；
• • 作用：防止投标人哄抬价格，保证招标的公平性；
• 施工图预算（施工单位编制）：
• • 是施工单位根据施工图纸计算的 预期成本；
• • 编制依据：施工图 + 定额/企业定额 + 市场价格；
• • 作用：投标报价参考、成本控制、材料采购计划；
• 招标控制价编制步骤：
• ① 熟悉图纸和清单 → ② 计算工程量 → ③ 套用定额/询价 → ④ 汇总措施费、规费、税金 → ⑤ 形成控制价汇总表。

💡 本站图纸配套招标控制价文件，可直接参考或修改使用。

CAD三维楼梯创建方法：

• 直梯创建：
• ① 绘制楼梯平面轮廓（踏步尺寸、数量）；
• ② 使用“拉伸”创建每个踏步实体；
• ③ 使用“三维阵列”（3DARRAY）沿高度方向复制踏步；
• ④ 创建梯梁和平台板；
• 螺旋梯创建：
• ⑤ 绘制螺旋线（HELIX）；
• ⑥ 使用“扫掠”（SWEEP）沿螺旋线扫描踏步轮廓；
• ⑦ 或使用“放样”工具创建踏步系列；
• 注意事项：
• • 楼梯扶手需单独绘制（使用“路径拉伸”）；
• • 踏步尺寸需符合规范（踏步高≤175mm，踏步宽≥260mm）。

工期优化方法（6种）：

• ① 增加资源投入：增加人工、机械设备、工作面；
• ② 调整施工顺序：将串行工序改为并行工序（交叉作业）；
• ③ 改进施工工艺：采用更高效的施工方法（如滑模、爬模）；
• ④ 延长作业时间：合理安排加班、两班倒或三班倒；
• ⑤ 压缩关键路径：优先压缩关键路径上的工序；
• ⑥ 优化流水节拍：调整流水段划分，使各工序衔接更紧密；
• 注意事项：
• ⑦ 工期压缩会增加成本（人、材、机投入增加）；
• ⑧ 需平衡“工期-成本-质量”三角关系；
• ⑨ 工期压缩方案需经过技术论证。

纸质图纸数字化流程：

• 扫描设备：使用大幅面扫描仪（A0/A1专用）或拍照拼接；
• 扫描参数：
• ① 分辨率：300~600dpi（保证文字和线条清晰）；
• ② 颜色模式：黑白或灰度（图纸通常为黑白）；
• ③ 保存格式：PDF（多页合并）或TIFF（高质量存档）；
• 文件处理：
• ④ 使用Adobe Acrobat或Photoshop进行裁边和校对；
• ⑤ 按图号命名文件（如“建施-01-总平面图”）；
• ⑥ 建立文件夹分类存放（建施/结施/水电暖）；
• 建议：纸质版和电子版双重存档，电子版可上传云端备份。

CAD渲染输出操作指南：

• 渲染设置：
• ① 打开“渲染预设”面板，选择渲染质量（草图/中/高/演示）；
• ② 设置渲染尺寸（如1920×1080、3000×2000）；
• ③ 调整环境光、背景色、阴影参数；
• 输出方式：
• ④ 点击“渲染”按钮，等待渲染完成；
• ⑤ 点击“保存”，选择PNG/JPG/TIF格式；
• ⑥ 调整“输出设置”中的质量（1~100）；
• 优化建议：
• ⑦ 渲染前使用“清理”（PURGE）命令优化模型；
• ⑧ 使用“材质”预览检查材质效果；
• ⑨ 复杂模型可分批渲染后合成（使用Photoshop）。

图纸会审组织与常见问题：

• 会审流程：
• ① 各专业先自行审图，记录问题 → ② 汇总问题清单 → ③ 各方（建设、设计、监理、施工）集中会审 → ④ 形成“图纸会审纪要”；
• 常见问题类型：
• ① 错：图纸错误（尺寸标注错误、编号错误、标高错误）；
• ② 漏：图纸漏项（漏标构件、漏标钢筋、漏标尺寸）；
• ③ 碰：各专业图纸冲突（管线与梁碰撞、门窗与结构冲突）；
• ④ 缺：缺少必要节点（关键节点未画大样图）；
• 会审成果：形成“图纸会审记录表”，签字确认后作为施工依据。

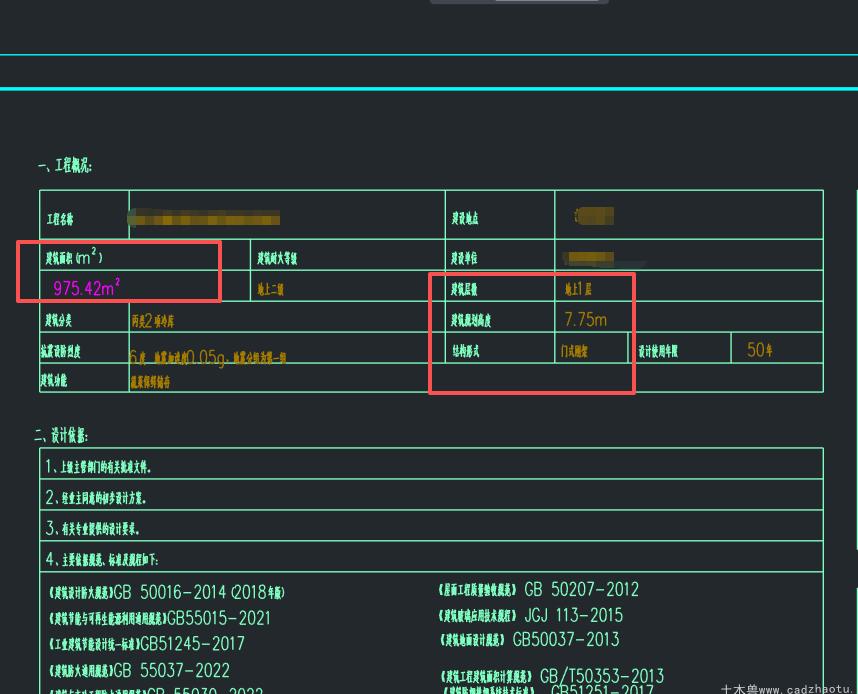

975平1层门式钢架村智慧果蔬农业-恒温仓库 总建筑面积为 975 ㎡，地上建筑面积约 975 ㎡（具体以图纸实际为准）。

975平1层门式钢架村智慧果蔬农业-恒温仓库 这个案例的真实工程名称，可联系客服获取。

本工程采用 门式钢架 结构体系。

本工程地上 1 层，地下 0 层。

本套图纸由 吉林 正规设计院于 2026 年出图，符合当地规范和标准。

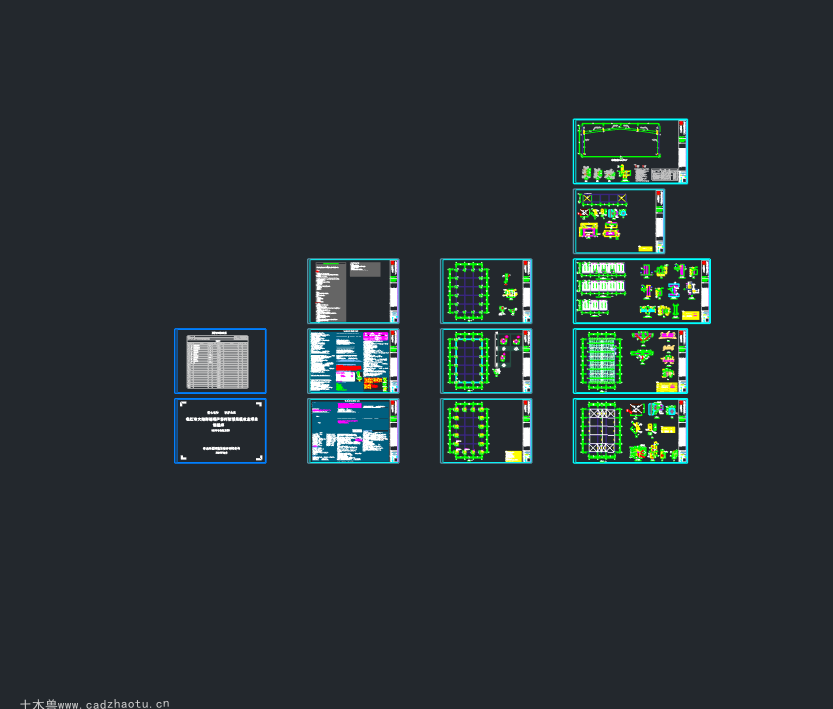

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

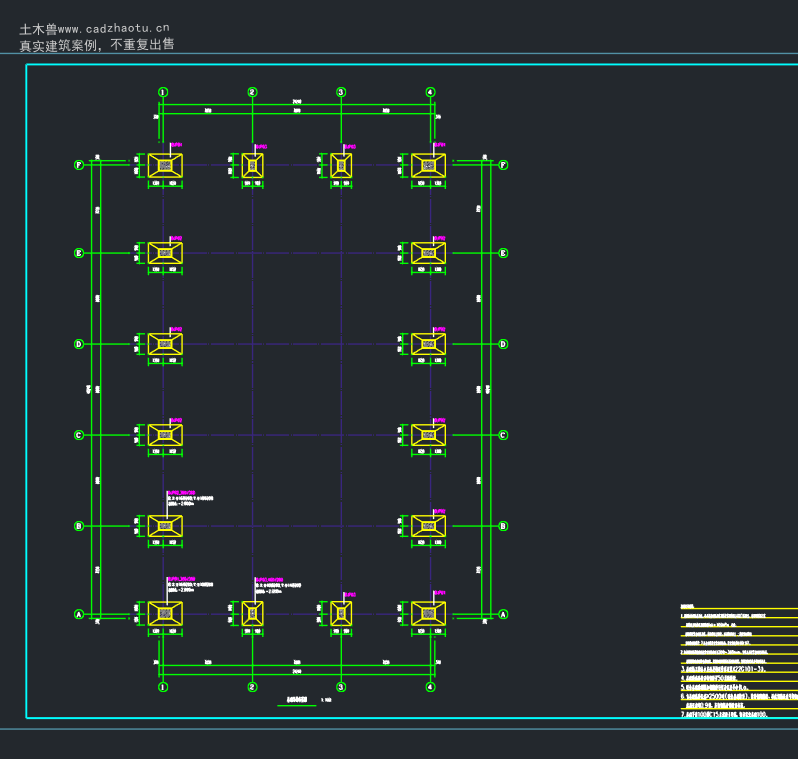

本工程基础采用 独立基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

不包含单独的工程量清单，但可通过图纸自行计算。

不包含预算控制价文件，如需可联系客服定制。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
